Сталкер ВЛ Дефектопоисковый комплекс

Назначение

Сталкер ВЛ Дефектопоисковый комплекс- для определения в распределительных сетях 6/10 кВ воздушных (кабельных) линий с изолированной нейтралью однофазного замыкания на землю и локализации места без отключения линии

- позволяет отказаться от метода кратковременных отключений фидеров подстанций и распределительных устройств

Руководство по эксплуатации СТАЛКЕР ВЛ: СКАЧАТЬ




Особые отметки: Гарантия 24 месяца

Задать вопрос специалисту по прибору можно ЗДЕСЬ

Ответ на Ваш запрос будет отправлен в течение 15-20 минут






Функциональные особенности Сталкер ВЛ Дефектопоисковый комплекс



  • Определение поврежденного фидера и места с ОЗЗ при токах замыкания на землю порядка сотен миллиампер
  • Нахождение мест повреждения без дополнительных кабельных вставок и искусственного увеличения рабочего тока на землю
  • Поиск повреждения не зависит от нагруженности фидера и может вестись без отключения потребителей
  • Применение одного генератора на 2 секции
  • Высокая помехоустойчивость



Комплект поставки Сталкер ВЛ



Генератор "ГТ - 100 ВЛ” 1
Приемник "ПТ - 01 ВЛ” 1
Блоки согласования БС-3 2/1*
Конденсаторы высоковольтные 6/3*
Хомуты для крепления конденсаторов 12/6*
Сумка для переноски приёмника 1
Руководство по эксплуатации на комплекс 1
Блок питания БПН-А 12-0,5 1
Ni-MH аккумулятор типоразмера АА 4
* - поставляются при заказе комплекса "Сталкер ВЛ” на 1 секцию



Краткие технические характеристики Сталкер ВЛ Дефектопоисковый комплекс



Генератор ГТ-100ВЛ
Выходное напряжение, не более, В 400*
Формируемые рабочие частоты, Гц Двухчастотный, основная частота 526
Отклонение от рабочей частоты, Гц, не более ±1
Диапазон напряжений питания переменного тока (от 45 до 55 Гц), В от 198 до 242
Максимальная потребляемая мощность, не более, ВА 150*
Габаритные размеры, не более, мм 370х320х135
Масса, не более, кг 8,5
Примечание *: параметры генератора нормируются на нагрузку 0,066 мкФ.

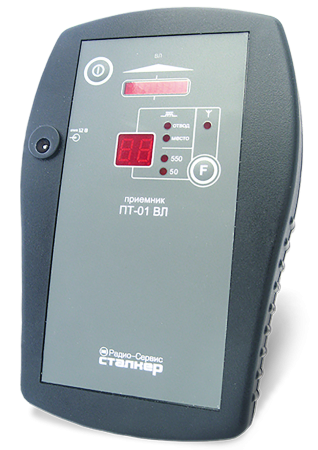

Приемник ПТ-01ВЛ
Номинальные значения рабочих частот, Гц при работе с генератором 526
при работе без генератора 50, 550
Чувствительность к току, протекающему на расстоянии 1 метр при отношении сигнал-шум 6 дБ, не менее, мкА 400
Динамический диапазон входных сигналов, не менее, дБ 92
Ширина полосы пропускания для каждой рабочей частоты, не более, Гц по уровню минус 3 дБ по уровню минус 60 дБ
9 24
Диапазон напряжений питания постоянного тока, В от 4,4 до 6,0
Габаритные размеры, не более, мм 175´115´40
Время непрерывной работы в нормальных условиях при заряженных аккумуляторах, не менее, ч 7
Масса, не более, кг 0,9
Блок согласования БС-3
Ограничение входного напряжения переменного тока, не более, В 700
Габаритные размеры, не более, мм 225´175´145
Масса, не более, кг 1,5







ЗАКАЗАТЬ
или
КУПИТЬ

Сталкер ВЛ


akcij





ЦЕНА:
132000=
с НДС


В НАЛИЧИИ
с Поверкой

или
Производство:
14-30 раб.дней
