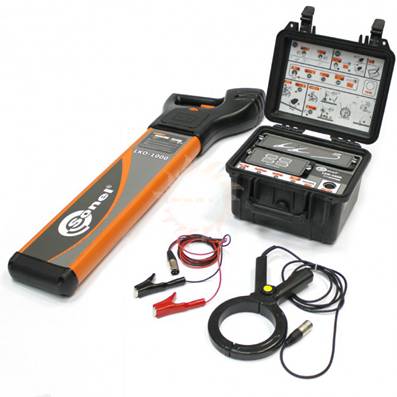

Главная > Продукция > Поисковые приборы > LKZ-1000LKZ-1000 Трассопоисковая система Назначение
 - для обнаружения металлических и неметаллических подземных линий: трубы, коммуникации водоснабжения, газоснабжения и их повреждений.
Руководство по эксплуатации LKZ-1000: СКАЧАТЬ
В Госреестре средств измерений РФ №:
Особые отметки: Гарантия 3 года
Задать вопрос специалисту по прибору можно ЗДЕСЬ
Ответ на Ваш запрос будет отправлен в течение 15-20 минут
Функциональные особенности LKZ-1000 Трассопоисковая система
- активный или пассивный или режимы поиска подземной трассы
- Обнаружение обесточенных подземных кабелей в режиме Radio
- Обнаружение подземных кабелей, находящихся под напряжением
- Поиск трассы металлических и не проводящих труб с помощью дополнительного зонда
- Обнаружение обесточенных подземных кабелей с использованием генератора (гальваническая связь, индукционная связь с применением клещей)
- Поиск трассы конкретного кабеля
- Поиск трассы непроводящих ток трубопроводов с помощью «плавающего» зонда
- Определение глубины залегания кабеля
Краткие технические характеристики LKZ-1000 Трассопоисковая система
| Диапазон измерения глубины |
в режиме «Напряжение»
в режиме «Радио»
при использовании генератора сигнала |
от 0,3 м до 3 м
от 0,3 м до 2 м
от 0,3 м до 3 м |
| Средняя дальность обнаружения |
в индуктивном режиме
в гальваническом режиме |
150 м
250 м |
| Стандартная точность измерения глубины |
10% глубины в режимах Линия и Зонд |
| Рабочие частоты |
в режиме «Напряжения»
в режиме «Радио»
в режиме «Авто»
в режиме «8 кГц»
в режиме «33 кГц» |
50 Гц или 60 Гц
15 кГц до 60 кГц
от 50 Гц до 60 кГц
8,192 кГц
32,768 кГц |
| Максимальная выходная мощность генератора |
100 мВт при непосредственном подключении к подземной коммуникации сопротивлением не более 100 Ом |
| Степень защиты корпуса |
Приемник LKO-1000
Генератор LKN-1000
с открытой крышкой
с закрытой и зафиксированной крышкой
Трассопоисковый кабель
Каркас катушки для локализующего провода
Трассопоисковый зонд NAD-1
Разделительный адаптер AS-1
Передающие клещи N-2 |
IP54 (IEC 60529), пылезащищенность
IP54 (IEC 60529)
IP67 (IEC 60529)
Возможное полное погружение в воду
IP54 (IEC 60529)
Возможное полное погружение в воду
IP54 (IEC 60529)
IP54 (IEC 60529) |
| Интенсивность звукового сигнала |
Приемник LKO-1000
Генератор LKN-1000 |
85 дБ 30 см
51 дБ 30 см |
| Время работы |
40 часов периодическом работы в режимах (для приемника, генератора и зонда) 33 кГц или 8 кГц при температуре 20° C |
| Габаритные размеры |
Приемник LKO-1000
Генератор LKN-1000
Трассопоисковый кабель на каркасе катушки
Трассопоисковый зонд NAD-1
Разделительный адаптер AS-1
Передающие клещи N-2 |
760×250×85 мм
280×260×180 мм
490×440×210 мм
Ø38×120 мм
100×80×20 мм
250×142×20 мм (диаметр обхвата Ø 100мм) |
| Вес |
Приемник LKO-1000
Генератор LKN-1000
Локализующий провод
Передающий зонд NAD-1
Разделительный адаптер AS-1
Передающие клещи N-2 |
2,7 кг, включая элементы питания
2,95 кг, включая элементы питания
7,3 кг вместе с каркасом катушки
0,18 кг, включая элементы питания
0,15 кг
0,354 кг |
|
