Главная > Продукция > Поисковые приборы > Сталкер 75-04

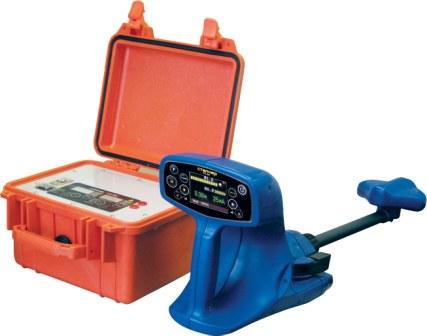

Сталкер 75-04 Комплекс трассопоисковый

Назначение



 приборы предназначены для определения глубины залегания

скрытых коммуникаций, мест повреждения изоляции трубопроводов и кабелей, обследования

участков местности перед проведением земляных работ

Трассоискатели состоят из двух блоков - генератор ( ГТ-75 или ГТ-15) и приёмник (ПТ-02М или ПТ-04)

Задать вопрос специалисту по прибору можно ЗДЕСЬ

Ответ на Ваш запрос будет отправлен в течение 15-20 минут



Общие особенности трассопоисковых комплексов СТАЛКЕР

•высокая скорость фильтрации

•поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора

•наличие четырех рабочих частот и регулируемая выходная мощность позволяет наиболее эффективно обнаружить трассу, найти место повреждения изоляции и отстроиться от помех

•датчик контроля изоляции „А-Рамка” и „ДКИ-02” позволяют искать повреждения в местах с большой плотностью коммуникаций

•бесконтактный датчик контроля изоляции ДКИ-Е позволяет определить место повреждения в условиях мерзлого грунта и под  асфальтом

•встроенное зарядное устройство с защитой от избыточного разряда

•влагозащищенный, ударопрочный корпус



Режим «ТРАССА»

- определение планового положения коммуникации с указанием отклонения от её оси (влево / вправо) методами «максимума» и «минимума» одновременно и указание направления тока (от генератора / к генератору)

- непрерывный вывод на индикацию глубины залегания коммуникации и силы протекающего по ней тока рабочей частоты



Режим «ТРАССА-ЗОНД»

- определение мест повреждения изоляции коммуникаций с одновременным определением ее планового положения

- отбор жил кабеля, определения мест короткого замыкания, обрыва в кабеле или проводке (совместно с мини-датчиком МД-01).



Приёмник без применения генератора обеспечивает на рабочих частотах:

- «50 Гц» - поиск коммуникаций по наведенным сигналам токов промышленной частоты;

- «100 Гц» и «300 Гц» - поиск коммуникаций и мест повреждения изоляции трубопроводов по сигналам электрохимической защиты (ЭХЗ);

- «550 Гц» и «1450 Гц» - поиск замыкания на землю воздушных линий (ВЛ) по гармоникам токов промышленной частоты;

- «ЭФИР» - поиск коммуникаций по наведенным сигналам телефонных и трансляционных каналов в диапазоне частот от 48 Гц до 14 кГц.

Приёмник ПТ-02М для Сталкер 75-04



точное определение положения оператора относительно оси трассы при помощи индикатора "влево/вправо"
индикация глубины залегания

Приемник ПТ-04




Технические характеристики приёмника                         ПТ-02М          ПТ-04

Номинальные значения рабочих частот*, Гц при работе с генератором 273, 526, 1024,8928
при работе без генератора 50 50, 100, 300, 550, 1450
Чувствительность

при отношении сигнал шум 6 дБ
1 мкВ,  приведенная

ко входу приемника
200 мкА к току,

протекающему

на расстоянии 1 метр
Полоса пропускания для режима «эфир» от 48 Гц до 14 кГц
Ширина полосы пропускания для режимов с рабочей частотой

50, 273, 526, 1024 и 8928 Гц, не более, Гц:

- по уровню минус 3 дБ

- по уровню минус 60 дБ




9

24
Чувствительность по входу гнезда «ЗОНД» при отношении

сигнал-шум 6 дБ, не менее, мкВ
10
Динамический диапазон входных сигналов, dB 100 120
Определение тока рабочей частоты в коммуникации от 10 мА до 10,0 А
Определение глубины залегания коммуникации, м От 0,10 до 6,00
Определение напряжения рабочей частоты по входу гнезда «ЗОНД» от 100 мкВ до 1,70 В
Предел допускаемой погрешности определения планового

положения оси одиночной коммуникации на глубине залегания 2 м, не более, м
± 0,1
Габаритные размеры, мм, не более 720х245х170
Масса, кг, не более 2,4
Диапазон рабочих температур, 0С от -30 до +55



Генератор ГТ-75,                               Генератор ГТ-15 (НОВИНКА!)



и вид сверху

•  синусоидальная форма ( ГТ-75) выходного сигнала обеспечивает меньший уровень наведенных помех в соседние коммуникации

•  индикация величины выходного тока, напряжения, мощности, сопротивления нагрузки позволяет судить о качестве

   подключения к трассе и оценить возможную дальность трассировки коммуникаций

•  два режима работы - непрерывная и импульсная генерация

•  автоматическое согласование генератора с нагрузкой

•  бесконтактная подача сигнала генератора в коммуникацию

под напряжением при помощи клещей КИ-50

•  индикация степени разряда аккумуляторов

•  встроенное зарядное устройство

•  защита встроенного аккумулятора от избыточного разряда

•  влагозащищенный, ударопрочный корпус

Технические характеристики генератора                             ГТ-75             ГТ-15



Рабочие частоты*, Гц 273, 526, 1024,8928
Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом, Вт от 10 до 75 от 1 до10
Диапазон напряжений питания от источника постоянного тока, В от 10,5 до 14
Сила тока, потребляемая от источника постоянного тока, А не более 10 не более 1,8
Габаритные размеры, мм,не более 275x250x180 210x130x100
Диапазон рабочих температур, °С от -30 до +55
Питание 12 В
Масса, кг, не более 8,5 2,5



* По дополнительным требованиям возможна поставка с другими частотами в диапазоне от 273 Гц до 10 кГц



Приборы





ЦЕНА:

Заявка

с НДС



Состояние склада:

под заказ


Или производство
14-20 рабочих дней

с Поверкой

Поверка:
Первичная заводская

ДОСТАВКА:

БЕСПЛАТНО- АТК Деловые Линии, КИТ, ЕМС-Экспресс при заказе от ...
