Главная > Продукция > Поисковые приборы > Сталкер 15-02М

Сталкер 15-02М Трассопоисковый комплекс

Назначение


 для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей, обследования участков местности перед проведением земляных работ



Задать вопрос специалисту по прибору можно ЗДЕСЬ

Ответ на Ваш запрос будет отправлен в течение 15-20 минут


Гарантия 2 года

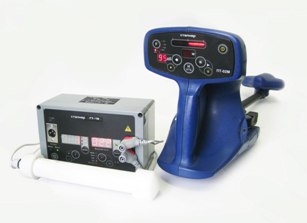

В комплект поставки трассопоискового комплекса «Сталкер 15-02М»


входит генератор ГТ-15 и приемник ПТ-02М.

- поиск коммуникаций на глубине до 10 м и удалении до 5 км от места подключения генератора

- наличие четырех рабочих частот и регулируемая выходная мощность генератора позволяют эффективно проводить весь комплекс работ

- возможность комплектации датчиками контроля изоляции (контактным и бесконтактным), индукционными клещами, мини-датчиком для отбора кабельных жил



Приемник ПТ-02М



- высокая скорость фильтрации

- оптическая и звуковая индикация

- точное определение положения оператора относительно оси трассы при помощи индикатора «влево-вправо»

- индикация глубины залегания

- питание от встроенного аккумулятора с защитой от избыточного разряда или от 5 элементов питания типа АА

- встроенное зарядное устройство

- влагозащищенный, ударопрочный корпус (IP 42)



Технические характеристики приемника ПТ-02М



Активные частоты*, Гц 273, 526, 1024,8928
Пассивные частоты, Гц 50
Ширина полосы пропускания для режимов с рабочей частотой

50, 273, 526, 1024 и 8928 Гц, не более, Гц:

- по уровню минус 3 дБ

- по уровню минус 60 дБ






9

24
Полоса пропускания для режима «эфир» от 48 Гц до 10 кГц
Чувствительность, приведенная ко входу приемника при

отношении сигнал шум 6 dB, мкВ


0,5
Динамический диапазон входных сигналов, dB 100
Ослабление сигнала переменного тока частотой 50 Гц, dB 80
Определение глубины залегания трассы, м до 10
Погрешность показаний глубины

залегания трассы, %, не более


5
Габаритные размеры, мм, не более 720х245х170
Масса, кг, не более 2,4
Диапазон рабочих температур, 0С от -30 до +55



Генератор ГТ-15



- ступенчатая регулировка мощности

- синусоидальная форма выходного сигнала обеспечивает меньший уровень наведенных помех в соседние коммуникации

- индикация величины выходного тока, напряжения, мощности, сопротивления нагрузки позволяет судить о качестве

подключения к трассе и оценить возможную дальность трассировки коммуникаций

- два режима работы - непрерывная и импульсная генерация

- автоматическое согласование с нагрузкой

- питание от встроенного аккумулятора с возможностью подключения внешнего источника постоянного тока 12 В

- индикация степени разряда аккумуляторов и защита от избыточного разряда

- бесконтактная подача сигнала генератора в коммуникацию

под напряжением при помощи клещей КИ-50

Технические характеристики генератора ГТ-15




Рабочие частоты*, Гц 273, 526, 1024,8928, 32768
Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом, Вт

от 1 до 10
Габаритные размеры, мм, не более 210x130x100
Вес со встроенными аккумуляторами, кг 2.5
Диапазон рабочих температур, °С от -30 до +55

* По дополнительным требованиям возможна поставка с другими частотами в диапазоне от 273 Гц до 10 кГц







ЗАКАЗАТЬ
или
КУПИТЬ

Сталкер 15-02М



ЦЕНА:
Заявка
с НДС


В НАЛИЧИИ
с Поверкой

или
Производство:
14-30 раб.дней
