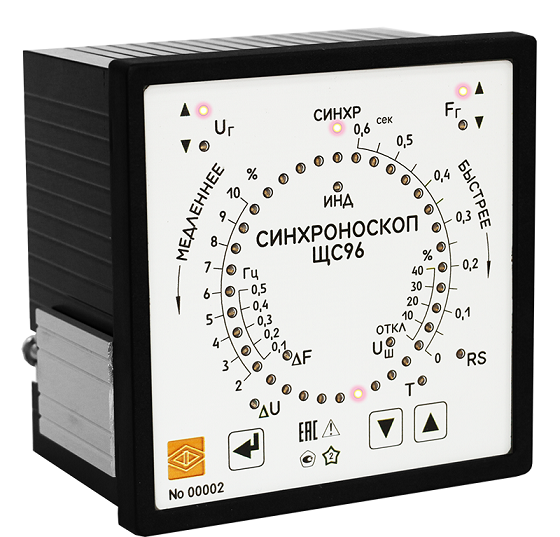

Синхроноскоп ЩС96

ЩС96 синхроноскоп  -для синхронизации трехфазных генераторов на параллельную работу методом точной синхронизации в ручном и в полуавтоматическом режиме.

Прибор имеет ДВА КАНАЛА ИЗМЕРЕНИЯ

- отображение параметров измерений
- отображение сигналов управления на лицевой панели
- передача информации через интерфейс RS485 по протоколу Modbus RTU
- воздействие на внешнее коммутационное устройство (КУ)
- подключение синхронизируемого генератора к сети при выполнении условий синхронизации.




Руководство по эксплуатации синхроноскопа ЩС96

В Госреестре средств измерений РФ №: ВКЛЮЧЕН

Особые отметки: Межповерочный интервал – 4 года

Задать вопрос специалисту по прибору можно ЗДЕСЬ

Ответ на Ваш запрос будет отправлен в течение 15-20 минут




Особенности синхроноскопа ЩС96


– измерение и сравнение частот и линейных напряжений трехфазной симметричной сети и синхронизируемого генератора

– индикацию и установку требуемых параметров по разности напряжений (ΔU), частот (ΔF) генератора и сети, по времени опережения включения сигнала управления (T), по напряжению помех на обесточенной шине сети (Uш)

– сравнение углов фаз линейного напряжения сети и генератора и формирование сигнала управления на подключение генератора к сети с заданным временем опережения в режиме синхронизации


– индикацию движения светящегося индикатора на основной круговой шкале прибора по часовой стрелке, когда частота генератора больше частоты сети и против часовой стрелки, когда частота генератора ниже частоты сети

– индикацию сигналов, необходимых для подведения напряжения и частоты генератора к напряжению и частоте сети при значениях этих параметров, находящихся за пределами установленных значений

– переключение режимов работы с помощью кнопок

- светодиодные индикаторы со шкалами на лицевой панели

– выдача сигнала управления на синхронизацию в диапазоне напряжений генератора и сети в пределах от минус 30 до плюс 20 % номинального напряжения при частоте от 42,5 до 70 Гц

– блокировка сигнала управления на подключение генератора к сети  при выходе измеряемых величин за пределы устанавливаемых значений

– контроль за выполнением условий синхронизации


Форма заказа синхроноскопа ЩС96



ЩСa – b – c – d – e – f

а – тип прибора (по размеру передней рамки, мм):
ЩС96 - габаритные размеры 96х96 мм;



b – номинальное напряжение:
– линейное напряжение – 127 В, 230 (220) В, 400 (380) В
– номинальное линейное напряжение вторичной обмотки измерительного трансформатора напряжения 100 В;

c – номинальная частота:
частота синхронизации – 50 Гц, 60 Гц

d – наличие интерфейса RS485:
х – отсутствие интерфейса RS485
RS – наличие интерфейса RS485

e – исполнение и класс безопасности:
х – общепромышленное исполнение (базовое);
А(Х) – для эксплуатации на АЭС, где Х - класс безопасности по НП-001 (2, 3 или 4)
ОМ2 – для эксплуатации на морских судах

f – специальное исполнение:
- при отсутствии специального исполнения параметр не указывается



Приборы





ЦЕНА:

Заявка

с НДС



Состояние склада:

под заказ


Или производство
14-20 рабочих дней

Поверка первичная

Поверка:
Первичная заводская

ДОСТАВКА:

БЕСПЛАТНО- АТК Деловые Линии, КИТ, ЕМС-Экспресс при заказе от ...
