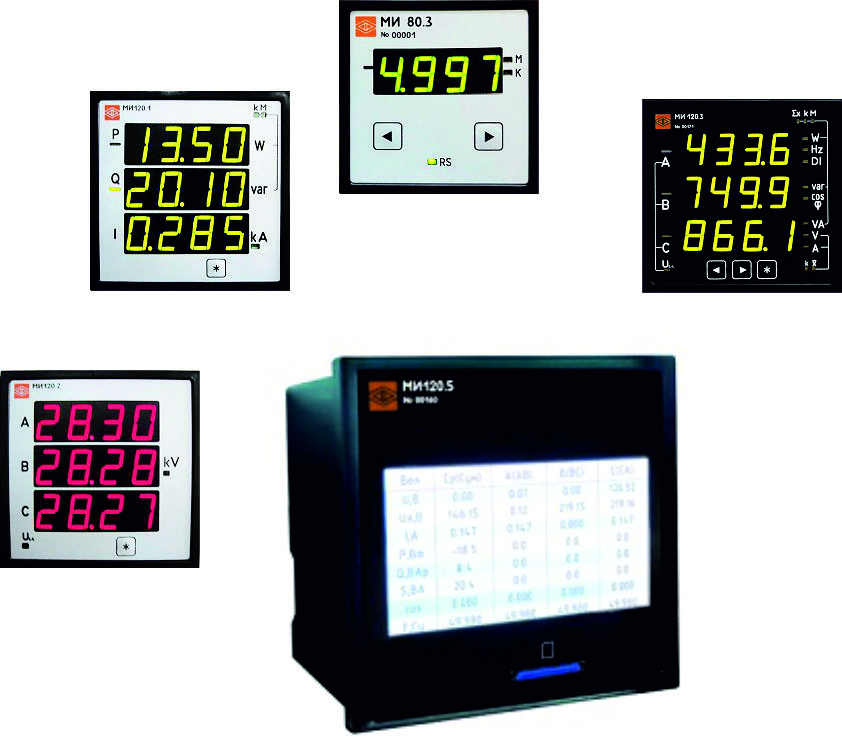

Главная > Продукция > Щитовые приборы > Цифровые амперметры и вольтметры щитовые > МИ80, МИ120МИ80, МИ120 Модуль индикации  для отображения электрических параметров, полученных от измерительных приборов на электростанциях, подстанциях и предприятиях иных отраслей.
Руководство по эксплуатации МИ80, МИ120: СКАЧАТЬ
В Госреестре средств измерений РФ №: ВКЛЮЧЕН
Особые отметки:
Задать вопрос специалисту по прибору можно ЗДЕСЬ
Ответ на Ваш запрос будет отправлен в течение 15-20 минут
Функциональные особенности модулей индикации МИ80, МИ120
- Отображение параметров переменного тока
- Отображение параметров постоянного тока
- К одному измерительному прибору можно подключить несколько модулей индикации МИ80, МИ120
Форма заказа модулей индикации МИ80, МИ120
МИa - b – c – d – e – f – g – h
а – тип модуля:
МИ80 – 80×80 мм
МИ120 – 120×120 мм
b – исполнение по типу отображаемых параметров и индикаторных панелей:
1 – модуль индикации нагрузки (P, Q, I) светодиодный – отображает активную и реактивную мощность, средний ток нагрузки;
2 – модуль индикации напряжения (U) светодиодный – отображает фазные или линейные напряжения;
3 – универсальный модуль индикации светодиодный – отображает все основные измеряемые и вычисляемые параметры;
5 – универсальный модуль индикации жидкокристаллический цветной сенсорный – отображает все основные измеряемые и вычисляемые параметры;
c – условное обозначение напряжения питания:
5ВН – (5+4/-0,5) В постоянного тока (кроме МИ120.5);
12ВН – (12+6/-3) В постоянного тока;
24ВН – (24+12/-6) В постоянного тока;
220ВУ – универсальное питание: напряжение питания от 85 до 253 В переменного тока частотой 50 Гц или от 120 до 265 В постоянного тока;
d – наличие цифрового интерфейса RS485:
х – при отсутствии данного параметра (только для МИ120.5, имеющего исполнение RE);
RS – наличие цифрового интерфейса RS485
e – наличие цифрового интерфейса Ethernet:
(данный параметр применяется только для МИ120.5)
х – при отсутствии данного параметра (только для МИ120.5, имеющего исполнение RS)
RE – наличие цифрового интерфейса Ethernet
f – возможность подключения внешней SD-карты, наличие часов реального времени:
(данный параметр применяется только для МИ120.5, имеющего возможность регистрации событий)
х – при отсутствии данного параметра;
SD – возможность подключения внешней флеш-карты;
g – цвет или вид индикаторов:
З – зеленый
К – красный
Ж – желтый
TS – («Touch Screen») цветной ЖК- сенсорный (только для МИ120.5)
h – специсполнение:
х – при отсутствии параметра
Технические характеристики модулей индикации МИ80, МИ120
| Тип модуля |
Габаритные размеры, мм |
Вид дисплея |
Отображаемые параметры |
Климатические условия эксплуатации |
| МИ120.1 |
120х120х102,1 (с защитной крышкой)
Примечание: защитная крышка поставляется в комплекте. |
светодиодный |
P, Q, I |
-40...+70 °С, относительная влажность не более 95 % при +35 °С |
| МИ120.2 |
U |
| МИ120.3 |
Все параметры приборов и преобразователей:
ЩМ120, ЩМ96, Е849ЭЛ, Е900ЭЛ, Е3854ЭЛ, Е854ЭЛ, Е856ЭЛ, Е1854ЭЛ, Е1856ЭЛ, Е1858ЭЛ, ЩК96, ЩК120, Щ02, Щ72, Щ96, Щ120, ЩП02, ЩП72, ЩП96, ЩП120, ЩЧ02, ЩЧ72, ЩЧ96, ЩЧ120, Щ00П, Щ01П, Щ02.01П, ЩП00П, ЩП01П, ЩП02.01П, ЩЧ00П, ЩЧ01П, ЩЧ02.01П и др. |
| МИ120.5 |
ж/к цветной (сенсорный) |
+1...+50 °С, относительная влажность не более 80 % при +35 °С |
| МИ80.3 |
80x80х85 (с защитной крышкой)
Примечание: защитная крышка поставляется в комплекте. |
светодиодный |
-40... +70 °С, относительная влажность не более 95 % при +35 °С |
Примечание:
для МИ120.5 возможно отображение всех параметров любых приборов и преобразователей. |
| Отображаемые модулями параметры |
Обозначение |
МИ120.1 |
МИ120.2* |
МИ80.3, МИ120.3 |
МИ120.5 |
| Действующее значение фазного напряжения |
UA , UB , UC |
– |
+ |
+ |
+ |
| Действующее значение междуфазного напряжения |
UAB , UBC , UCA |
– |
+ |
+ |
+ |
| Среднее действующее значение междуфазного напряжения |
Uср |
– |
– |
+ |
+ |
| Действующее значение фазного тока |
IA , IB , IC |
– |
– |
+ |
+ |
| Среднее действующее значение фазного тока |
Iср |
+ |
– |
+ |
+ |
| Активная мощность фазы нагрузки |
PA , PB , PC |
– |
– |
+ |
+ |
| Суммарная активная мощность |
P∑ |
+ |
– |
+ |
+ |
| Реактивная мощность фазы нагрузки |
QA , QB , QC |
– |
– |
+ |
+ |
| Суммарная реактивная мощность |
Q∑ |
+ |
– |
+ |
+ |
| Полная мощность фазы нагрузки |
SA , SB , SC |
– |
– |
+ |
+ |
| Суммарная полная мощность |
S∑ |
– |
– |
+ |
+ |
| Коэффициент мощности по фазе |
сosφА, cosφВ, cosφС |
– |
– |
+ |
+ |
| Средний коэффициент мощности |
сosφср |
– |
– |
+ |
+ |
| Частота сети |
F |
– |
– |
+ |
+ |
| Состояние дискретных входов |
DI |
– |
– |
+ |
+ |
Примечание
Знак «+» означает, что параметр отображается, знак «–» – не отображается.
* отображаемые параметры (фазные или междуфазные значения) зависят от типа подключаемого измерительного прибора или преобразователя |
| Светодиодная индикация |
Отображение данных телеизмерений с внешних устройств (электроизмерительных приборов, преобразователей) |
Семисегментные индикаторы
(ж/к дисплей - для МИ120.5) |
МИ120.1, МИ120.2, МИ120.3 - три четырехзначных семисегментных светодиодных индикатора;
МИ80.3 - один четырехзначный семисегментный светодиодный индикатор |
| Интерфейс |
RS485 (протокол Modbus RTU); скорость обмена: 9600, 19200, 38400, 57600 бит/сек.
Только для МИ120.5:
- Ethernet (протокол Modbus TCP); скорость обмена 100 Мбит/сек.
- RS485 (протокол Modbus RTU); скорость обмена: 9600, 19200, 38400, 57600 бит/сек. |
Дополнительные опции
(только для МИ120.5) |
Возможность подключения внешней SD-карты (архивация данных), наличие часов реального времени, регистрация событий |
| Параметры питания |
5ВН – (5+4/-0,5) В постоянного тока (кроме МИ120.5);
12ВН – (12+6/-3) В постоянного тока;
24ВН – (24+12/-6) В постоянного тока;
220ВУ – универсальное питание: напряжение питания от 85 до 253 В переменного тока частотой 50 Гц или от 120 до 265 В постоянного тока |
| Мощность потребления, не более |
МИ80.3 - 2 В∙А;
МИ120.1, МИ120.2, МИ120.3 - 4 В∙А;
МИ120.5 - 10 В∙А |
| Параметры перепрограммирования |
Возможность конфигурирования с помощью программы «Конфигуратор»:
– связного адреса измерительного прибора или преобразователя;
– связного адреса цифровых интерфейсов;
– скорости обмена по интерфейсу RS485;
– отдельных параметров цифровых интерфейсов;
– уставки для величин, отображаемых на индикаторах (кроме МИ120.5);
– яркости свечения индикации (экрана)
МИ120.5 имеет возможность конфигурирования через меню настроек в самом модуле с помощью сенсорной панели. |
| Масса, кг, не более |
0,4 кг (МИ80.3 - 0,2 кг) |
| Гарантийный срок эксплуатации |
24 мес. |
| Средний срок службы |
МИ80.3, МИ120.1, МИ120.2, МИ120.3 - 25 лет,
МИ120.5 - 20 лет |
| Средняя наработка на отказ |
200000 ч | |
