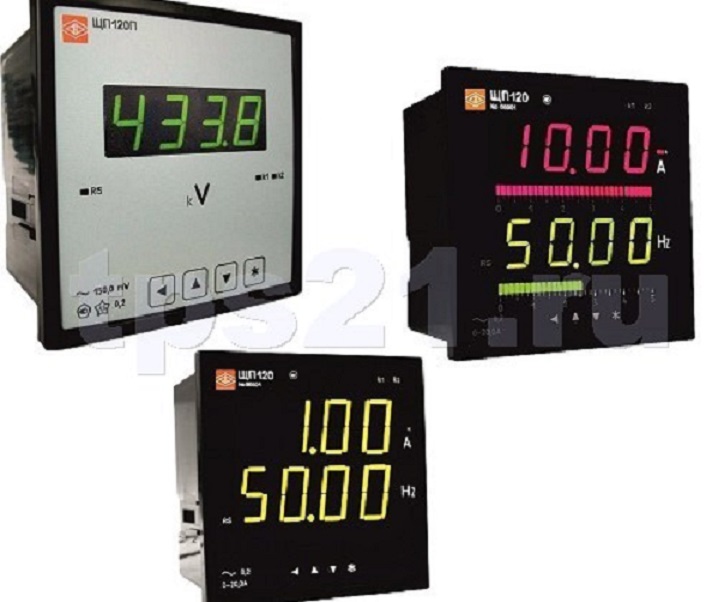

Назначение
 – для измерения силы тока, напряжения, частоты ( на втором индикаторе) в электрических цепях переменного тока
Руководство по эксплуатации ЩП96П СКАЧАТЬ
В Госреестре средств измерений РФ №: ВКЛЮЧЕН
Особые отметки: ГАРАНТИЯ 5 лет
Задать вопрос специалисту по прибору или можно ЗДЕСЬ
Главная особенность прибора ЩП96П
- возможность перепрограммирования ПРЕДЕЛОВ ИЗМЕРЕНИЙ прибора на объекте
– приборы выдерживают в течение 1 мин перегрузку по входному сигналу, равную 150 % от верхнего предела диапазона измерений
– наличие интерфейса RS485 в приборах позволяет использовать их в системах автоматизированного управления технологическими процессами в качестве устройства сбора информации
– степень защиты по передней панели IP40
– средний срок службы приборов не менее 10 лет
-предусмотрено климатическое исполнение УХЛ3.1
Характеристики ЩП96П Амперметр Вольтметр щитовой цифровой программируемый
- Размер лицевой панели 96 х 96 мм
- Вырез в щите 92 х 92 мм
- Число разрядов 4,0
- Количество цифровых индикаторов 4
- Класс точности 0,5 или 1,0
- Входное сопротивление при измерении 1 МОм напряжения
- Мощность потребления с напряжением постоянного тока не более 3,0 ВА
- Мощность потребления с напряжением переменного тока не более 5,5 ВА
- Цвет индикатора красный, зеленый, желтый
Форма заказа ЩП96П Амперметр Вольтметр щитовой программируемый
ЩП96П – b1,b2 – с – d – e – f – g – h b1 – диапазон измерений входного сигнала основного индикатора при непосредственном подключении, коэффициент трансформации при подключении через внешний трансформатор тока или напряжения:
мВ: 100; 150; 200; 250; 500; 1000; 2000
В: 1; 2; 5; 10; 20; 50; 100; 150; 200; 250; 380; 500; 750
мА: 2; 5; 10; 20; 50; 100; 200; 500; 1000; 2000
А: 1; 2; 5
b2 – диапазон измерений частоты входного сигнала дополнительного индикатора
45…65 Гц – для диапазона 45…65 Гц,
400 Гц – для диапазона 300…500 Гц,
- при отсутствии не указывать;
c – условное обозначение напряжения питания:
5ВН, 12ВН, 24ВН, 220ВУ, 230В;
d – наличие интерфейсов RS485
1RS – один интерфейс,
2RS – два интерфейса;
х – при отсутствии параметра
e – условное обозначение аналоговых и дискретных выходов:
02 – два дискретных выхода без аналоговых выходов,
11 – один аналоговый и один дискретный выход,
12 – один аналоговый и два дискретных выхода,
20 – два аналоговых выхода без дискретных выходов,
22 – два аналоговых и два дискретных выхода,
х – без аналоговых и дискретных выходов;
Примечание – после цифр в скобках указать условное обозначение аналогового
выхода: А – 0...5 мА, В – 4...20 мА, С – 0...20 мА, АР – 0…2,5…5 мА, ВР – 4…12…
20 мА,
СР – 0…10…20 мА, при заказе двух аналоговых выходов указать через запятую.
f – цвет индикаторов
К – красный,
З – зеленый,
Ж – желтый;
g – класс точности: 0,2 или 0,5
h – специальное исполнение:
ОМ2 – для эксплуатации на морских судах,
А – для эксплуатации на АЭС (класс безопасности 4),
в остальных случаях не указывать.
Пример оформления заказа амперметра ЩП96П
на диапазон измерения 300А, номинальный ток вторичной обмотки трансформатора 5А, напряжение питания от 85 до 242В переменного тока частотой (50±0,5)Гц или от 100 до 265В постоянного тока, с интерфейсом, без дополнительных входов-выходов, желтый цвет индикаторов, класс точности 0,5, для эксплуатации на морских судах
ЩП96-300/5А-4,0-220ВУ-1RS-х-Ж-0,5-ОМ2 ТУ 25-7504.219-2012
Пример оформления заказа амперметра ЩП96П
на диапазон измерения 400В, номинальный ток вторичной обмотки трансформатора 100В, напряжение питания 24В постоянного тока с возможностью резервирования, с дополнительным интерфейсом, с 1 один аналоговый 4-20 мА и 2 дискретных входа выхода, зеленый цвет индикаторов, класс точности 0,5, для эксплуатации в условиях умеренно- холодного климата при температуре от минус 40 град С до плюс 55 град С:
ЩП96П-400/100В-24ВН-12(В)-З-0,5-х-УХЛ3.1 ТУ 25-7504.219-2012 |
