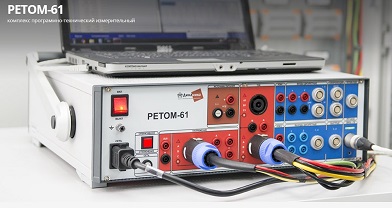

| Источники тока |
| Наименование параметра |
Значение |
| Количество, шт. |
6 независимых |
Диапазон изменения тока, А
- в трехфазном режиме
- в однофазном режиме (источники соединены параллельно)
- в режиме постоянного тока (источники соединены параллельно) |
0,010 – 15,000
0,030 – 90,000
0,010 – 30,000 – (св. 30 – 120)* |
| Минимальный шаг изменения тока |
1,0 мА |
| Максимальное выходное напряжение |
не менее 32 В |
| Максимальная выходная мощность каждого источника |
не менее 250 ВА |
| Пределы допускаемой абсолютной погрешности воспроизведения величины постоянного и переменного тока (действующее значение), А ** |
±(0,005х + 0,0001 Хк) |
| Пределы допускаемой относительной дополнительной погрешности при изменении сопротивления нагрузки в пределах выходной мощности, % |
± [0,05 * (Rн - Rном) / Rном] |
| Выходное сопротивление по переменному току (50 Гц) |
не менее 1500 Ом |
| Выходное сопротивление по постоянному току |
не менее 2000 Ом |
| Уровень срабатывания защиты от перенапряжения |
24 В |
| Источники напряжения |
| Количество |
3 шт. |
Диапазон изменения напряжения:
- в трехфазном режиме
- в однофазном режиме (2 источника соединены последовательно)
- в режиме постоянного тока (2 источника соединены последовательно) |
0,03 - 135,00 В
0,06 - 270,00 В
0,09 - 380,00 В |
| Минимальный шаг изменения напряжения |
10 мВ |
| Максимальная выходная мощность каждого источника (при Uвых>=60 В) |
не менее 80 ВА |
| Пределы допускаемой абсолютной погрешности воспроизведения напряжения переменного и постоянного тока, В ** |
±(0,004х + 0,00004Хк) |
| Пределы допускаемой дополнительной погрешности при изменении сопротивления нагрузки в пределах выходной мощности, % |
±[0,08 * (Rном - Rн) / Rном] |
| Выходное сопротивление по переменному току (50 Гц) |
не более 0,08 Ом |
| Выходное сопротивление по постоянному току |
не более 0,08 Ом |
Уровень срабатывания защиты от короткого замыкания:
-при выходном напряжении до 60 В
- при выходном напряжении свыше 60 В |
1 А
0,6 А |
| Коэффициент пульсаций постоянного напряжения на сопротивлении нагрузки 4,3 кОм |
не более 0,1% от измеряемого значения |
| Выходная мощность в режиме источника напряжения постоянного тока при 380 В |
не менее 40 Вт |
| Источник напряжения постоянного тока (оперативного питания) |
| Диапазон выходного напряжения |
176 – 264 В |
| Диапазон выходного тока |
0 - 0,7 А |
| Максимальная выходная мощность |
100 Вт |
| Размах пульсаций в полосе частот 0-20 МГц при выходном напряжении 220 В и максимальной выходной мощности, %, не более |
0,5 |
Пределы допускаемой относительной погрешности воспроизведения напряжения постоянного тока (во всем диапазоне нагрузок в пределах выходной мощности), %
|
± 1 |
| Гальваническая развязка выхода относительно других источников и корпуса |
1000 В |
| Источники тока и напряжения |
| Диапазон воспроизводимых частот для источника тока |
1 – 800 Гц |
| Диапазон воспроизводимых частот для источника напряжения |
1 – 1000 Гц |
| Минимальный шаг изменения частоты |
0,01 Гц |
| Пределы допускаемой абсолютной погрешности воспроизведения частоты ** |
±0,01 Гц |
| Коэффициент нелинейных искажений формы синусоидального сигнала на промышленной частоте (50 Гц) |
не более 1,0 % |
| Диапазон изменения фазового сдвига токов и напряжений на промышленной частоте (50 Гц) |
0 - 359,9° |
| Минимальный шаг изменения угла фазового сдвига |
0,1° |
| Пределы допускаемой абсолютной погрешности установки угла фазового сдвига каналов токов и напряжений (в диапазоне от 5 до 100% предела воспроизведения) |
±1,0° |
| Аналоговые входы |
| Количество |
2 (гальванически изолированных) |
| Пределы измерения напряжения |
5 - 50 - 100 – 500 В |
| Пределы допускаемой абсолютной погрешности измерения напряжения , В ** |
±(0,014х + 0,001Хк) |
| Минимально допустимое значение измеряемой величины |
10 % предела |
| Входное сопротивление встроенного вольтметра |
не менее 770 кОм |
| Дискретные входы |
| Количество |
32 (гальванически изолированных) |
| Тип |
"сухой контакт", транзисторный ключ, ТТЛ 15 В |
| Максимальное напряжение постоянного тока на входе |
не более 300 В |
Сопротивление входной цепи:
-замкнутой
-разомкнутой |
не более 3500 Ом
не менее 6000 Ом |
| Время неопределенности считывания состояния контактов |
0,1 мс |
| Разрешающая способность определения изменения состояния контактов |
не более 0,2 мс |
| Дискретные выходы |
| Количество |
24 шт. |
| Тип контакта |
гальванически развязанный, нормально разомкнутый |
Коммутационная способность при активной нагрузке:
-сила постоянного тока
-напряжение постоянного тока |
5 А
150 В |
Коммутационная способность при активной нагрузке:
-сила переменного тока
-напряжение переменного тока |
5 А
400 В |
| Время срабатывания / возврата |
14 / 5 мс |
| Миллисекундомер |
| Диапазон измерения времени |
0,001 - 99 999 с |
| Пределы допускаемой относительной погрешности воспроизведения интервалов времени** |
± 0,1 % |
| Пределы допускаемой абсолютной погрешности измерения интервалов времени, мс ** |
± (0,001х+0,3) |
| Общие характеристики |
Степень защиты по ГОСТ 14254:
-оболочки
-выходных клемм |
IP20
IP00 |
| Гальваническая изоляция цепей питания относительно корпуса устройства |
1500 В |
| Гальваническая изоляция токоведущих частей (кроме аналоговых входов) относительно корпуса/сетевого шнура устройства |
1500 В |
| Гальваническая изоляция аналоговых входов относительно корпуса/сетевого шнура устройства |
2200 В |
Время срабатывания тепловой защиты источников:
-при максимальной выходной мощности из холодного состояния 20 °С
-при 10 % от максимальной выходной мощности |
не менее 20 мин
длительно |
| Питание |
(220 ± 22)В, (48 – 51) Гц |
| Потребляемая мощность |
не более 3200 ВА |
| Масса устройства |
не более 24 кг |
| Габаритные размеры устройства (без ручки) |
не более 525х490х165 мм |
| Характеристики надежности |
| Средний срок службы устройств |
не менее 6 лет |
| Средняя наработка на отказ |
не менее 10000 ч |
| Среднее время восстановления работоспособного состояния с учетом времени поиска неисправности |
не более 3 ч |
* - не нормируется в указанном диапазоне. Относительная погрешность 2,5 % гарантируется
изготовителем
** - в рабочем температурном диапазоне применения
Rном - сопротивление нагрузки, соответствующей максимальной выходной мощности:
0,625 Ом - в режиме источника тока
240 Ом - в режиме источника напряжения переменного тока
3,6 кОм - в режиме источника напряжения постоянного тока. |
Примечания:
1. Подчеркнут диапазон, в котором нормируются метрологические характеристики источников
2. В формулах относительной погрешности приняты следующие обозначения:
Хк - конечное значение предела измерения соответствующей величины
x - измеренное значение соответствующей величины |
