| Источники тока |
| Наименование параметра |
Значение |
| Количество |
3 шт. |
Диапазон изменения тока, А:
-в трехфазном режиме
-в однофазном режиме
-в режиме источника постоянного тока |
(0,01 - 0,049)* - 0,05 – 20
(0,01- 0,149)* - 0,15 – 60
(0,01- 0,099)* - 0,1 – 20 |
| Минимальный шаг изменения тока |
1,0 мА |
| Максимальное выходное напряжение |
не менее 12,5 В |
| Максимальная выходная мощность каждого источника |
не менее 250 ВА |
| Пределы допускаемой относительной погрешности воспроизведения величины переменного тока, % ** |
±[0,5 + 0,02(Xк/x-1)] |
| Пределы допускаемой относительной погрешности воспроизведения величины постоянного тока, % ** |
± [0,5 + 0,1(Xк/x-1)] |
| Пределы допускаемой относительной дополнительной погрешности при увеличении сопротивления нагрузки в пределах выходной мощности, % |
± [0,09 * (Rн - Rном) / Rном] |
| Предел допускаемой абсолютной дополнительной погрешности воспроизведения силы постоянного тока в диапазоне от 0,1 до 2,0 А при уменьшении температуры окружающей среды от нормальной (20±5) °С в пределах рабочего температурного диапазона применения, мА/10 °C |
-40 мА |
| Выходное сопротивление по переменному току (50 Гц) |
не менее 330 Ом |
| Выходное сопротивление по постоянному току |
не менее 1000 Ом |
| Уровень срабатывания защиты от перенапряжения |
19 В |
| Источники напряжения |
| Количество |
3 шт. |
Диапазон изменения напряжения, В:
-в трехфазном режиме
-в однофазном режиме
-в режиме источника напряжения постоянного тока |
(0,01- 0,04)* - 0,05 – 120
(0,02- 0,04)* - 0,05 – 240
(0,01- 0,04)* - 0,05 - 320 |
| Минимальный шаг изменения напряжения |
10 мВ |
| Максимальная выходная мощность каждого источника (при Uвых>=60 В) |
не менее 60 ВА |
| Пределы допускаемой относительной погрешности воспроизведения напряжения переменного и постоянного тока, % ** |
±[0,5 + 0,05(Xк/x-1)] |
| Пределы допускаемой дополнительной погрешности при уменьшении сопротивления нагрузки в пределах выходной мощности, % |
±[1,24 * (Rном - Rн) / Rном] |
| Зависимость мощности в каналах напряжения при снижении напряжения питающей сети ниже 213 В (220 В -5 %) |
Pвых = Pmax - 0,23*(213-Uсети) |
| Выходное сопротивление по переменному току (50 Гц) |
не более 0,5 Ом |
| Выходное сопротивление по постоянному току |
не более 0,5 Ом |
Уровень срабатывания защиты от короткого замыкания:
-при выходном напряжении до 60 В
- при выходном напряжении свыше 60 В |
1 А
0,5 А |
| Коэффициент пульсаций постоянного напряжения на сопротивлении нагрузки 4,3 кОм |
не более 0,1% от измеряемого значения |
| Выходная мощность в режиме источника напряжения постоянного тока при 320 В |
не менее 40 Вт |
| Источники тока и напряжения |
| Диапазон изменения частоты |
1 – 500 Гц |
| Минимальный шаг изменения частоты в интервале от 20 до 70 Гц |
0,01 Гц |
| Минимальный шаг изменения частоты в остальных интервалах |
0,1 Гц |
| Пределы допускаемой абсолютной погрешности воспроизведения частоты в интервале от 20 до 70 Гц** |
±0,01 Гц |
| Пределы допускаемой абсолютной погрешности воспроизведения частоты в остальных интервалах** |
±0,1 Гц |
| Коэффициент нелинейных искажений формы синусоидального сигнала на промышленной частоте (50 Гц) |
не более 1,5 % |
| Диапазон изменения угла фазового сдвига токов и напряжений на промышленной частоте (50 Гц) |
0 - 359,9° |
| Минимальный шаг изменения угла фазового сдвига |
0,1° |
| Пределы допускаемой абсолютной погрешности установки угла фазового сдвига каналов токов и напряжений (в диапазоне от 5 до 100% предела воспроизведения) |
±1,0° |
| Миллисекундомер |
| Диапазон измерения времени |
0,001 - 99 999 с |
| Пределы допускаемой относительной погрешности измерения времени** |
0,1 % |
| Аналоговые входы |
| Количество |
2 шт. |
| Пределы измерения напряжения |
5 - 50 - 100 – 500 В |
| Пределы допускаемой относительной погрешности измерения напряжения, % ** |
± [1,5 + 0,1(Xк/x-1)] |
| Минимально допустимое значение измеряемой величины |
10 % предела |
| Входное сопротивление встроенного вольтметра |
не менее 1 кОм/В |
| Дискретные входы |
| Количество |
8 шт. |
| Тип |
"сухой контакт", транзисторный ключ, ТТЛ 15 В |
| Максимальное напряжение постоянного тока на входе |
не более 300 В |
Сопротивление входной цепи:
-замкнутой
-разомкнутой |
не более 3500 Ом
не менее 6000 Ом |
| Время неопределенности считывания состояния контактов |
0,1 мс |
| Разрешающая способность определения изменения состояния контактов |
не более 0,2 мс |
| Гальваническая изоляция входов друг от друга |
500 В |
| Дискретные выходы |
| Количество |
4 шт. |
| Тип |
контакт |
Коммутационная способность при активной нагрузке:
-ток
-напряжение |
5 А
250 В |
Максимальная активная нагрузка (105 циклов):
-на постоянном токе
-на переменном токе |
150 ВА
1100 ВА |
| Время срабатывания / возврата |
20 / 10 мс |

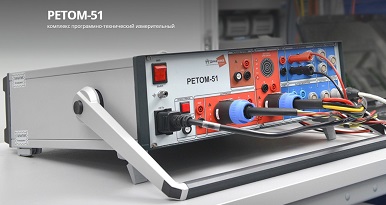

| Общие характеристики Ретом-51 |
Степень защиты по ГОСТ 14254:
-оболочки
-выходных клемм |
IP20
IP00 |
| Гальваническая изоляция цепей питания относительно корпуса устройства |
1500 В |
| Гальваническая изоляция токоведущих частей (кроме аналоговых входов) относительно корпуса/сетевого шнура устройства |
1500 В |
| Гальваническая изоляция аналоговых входов относительно корпуса/сетевого шнура устройства |
2200 В |
Время срабатывания тепловой защиты источников:
-при максимальной выходной мощности из холодного состояния 20 °С
-при 10 % от максимальной выходной мощности |
не менее 30 мин
длительно |
| Питание |
(220 ± 22)В, (48 – 51) Гц |
| Потребляемая мощность |
не более 2200 ВА |
| Масса устройства |
не более 18 кг |
| Габаритные размеры устройства (без ручки) |
не более 520х160х450 мм |
| Характеристики надежности |
| Средний срок службы устройств |
не менее 6 лет |
| Средняя наработка на отказ |
не менее 10000 ч |
| Среднее время восстановления работоспособного состояния с учетом времени поиска неисправности |
не более 3 ч |
* - не нормируется в указанном диапазоне
** - в рабочем температурном диапазоне применения
Rном - сопротивление нагрузки, соответствующей максимальной выходной мощности:
0,625 Ом - в режиме источника тока
170 Ом - в режиме источника напряжения переменного тока
2,5 кОм - в режиме источника напряжения постоянного тока. |
Примечания:
1. Подчеркнут диапазон, в котором нормируются метрологические характеристики источников
2. В формулах относительной погрешности приняты следующие обозначения:
Хк - конечное значение предела измерения соответствующей величины
x - измеренное значение соответствующей величины. |
