Назначение |
|
Для измерения параметров трехфазных и однофазных
цепей с высокой точностью (0,1% по напряжению и 0,5%
по току) при помощи усовершенствованных функций
управления и расширенных функциональных
возможностях. |
|
|
|
|
|
|
Комплект поставки вольтамперфазометра Ретометр-М3
-
Прибор
- токовые клещи Тип 2 для постоянного тока до 300 А*
- токовые клещи Тип 1 для переменного тока от 0,04 до 40 А – 3 шт. / 4 шт*
- сетевой адаптер
- щупы измерительные (5 проводов, 1м)
- зажимы типа «крокодил»
- переходник «ласточкин хвост» 4 мм
- игольчатые наконечники
- Карта Micro SD
- сумка для переноски
- ведомость ЗИП
- ведомость эксплуатационных документов
- паспорт
- руководство по эксплуатации
* - по желанию заказчика.
|
Комплект аксессуаров для вольтамперфазометра Ретометр-М3
|
Клещи токоизмерительные
 |
Измерительные щупы
(комплект)
 |
Клещи токоизмерительные
 |
Комплект зажимов
 |
Блок питания
 |
|
|
Особенности вольтамперфазометра Ретометр-М3
- имеет усовершенствованное управление и расширенные функциональные возможности по сравнению с Ретометр-М2
- большой цветной графический сенсорный дисплей, обеспечивающий понятное представление измеряемых параметров в текстовом и графическом виде и удобное управление одним касанием по экрану.
- измерение тока и напряжения однофазной системы, с расчетом полной, активной и реактивной мощности, КПД – cosφ и потери – tgφ, и полного, активного и реактивного сопротивления контролируемой цепи
- измерение тока и напряжения трехфазной системы, построение трехфазной векторной диаграммы, измерение полной, активной и реактивной мощности, cosφ, в каждой фазе, а также трехфазной активной мощности и общего коэффициента мощности
- сравнение двух сигналов напряжения или тока с вычислением угла между ними или их отношения
- контроль чередования фаз
- измерение прямой, обратной и нулевой составляющих трехфазного тока и напряжения, их полной, активной и реактивной мощности, а также коэффициентов несимметрии
- расчет коэффициента трансформации ТТ и ТН (с использованием внешнего источника)
- одновременное измерение в двух гальванически развязанных цепях напряжения
- измерение показателей качества электроэнергии по классу А ГОСТ 30804.4.30-2013
- осциллографирование сигналов тока и напряжения
- оценка гармонического состава измеряемого сигнала
- экспресс-проверка высоковольтных выключателей с вычислением основного времени работы |
фото
|
Технические характеристики вольтамперфазометра Ретометр-М3
|
| Количество измерительных каналов тока и напряжения …. 4+4 |
| Диапазон частот измеряемого напряжения переменного тока..... 40 - 80 Гц |
| Род тока: переменный, постоянный |
| Диапазон измерений напряжения …. 0,1-600 В |
| Диапазон измерений переменного тока …... 0,04-40 А |
| Диапазон измерений постоянного тока ….. 1-40 А, 40-300 А |
| Пределы допускаемой основной относительной погрешности измерения напряжения, % …... 0,1 AC/0,5 DC |
| Пределы допускаемой основной относительной погрешности измерения напряжения, % …... 0,5 AC/2,5 DC |
| Пределы допускаемой абсолютной погрешности измерения..... ± 0,002 Гц |
| Пределы допускаемой абсолютной основной приведенной погрешности измерения угла сдвига фаз ….. 0,10/ 0,50/ 10 |
Однофазный режим
В данном режиме осуществляется измерение тока и напряжения однофазной системы с расчетом полной, активной и реактивной мощности, КПД – cosφ и потери – tgφ, а также, полного, активного и реактивного сопротивления контролируемой цепи. Благодаря большому дисплею все результаты, как измеряемые, так и рассчитываемые, наглядно отображаются в одном окне (рис. 3).
Трехфазный режим вольтамперфазометра Ретометр-М3
- Позволяет не только провести измерения основных значений каждой фазы, но и автоматически рассчитать дополнительные параметры, необходимые для анализа трехфазной системы
- позволяет осуществить построение векторной диаграммы, что дает наглядное представление о чередовании фаз
- для удобства измерения сгруппированы и размещены на отдельных вкладках:
измерение тока, напряжения, частоты и фазы по всем 4-м каналам тока и 4-м каналам напряжения;

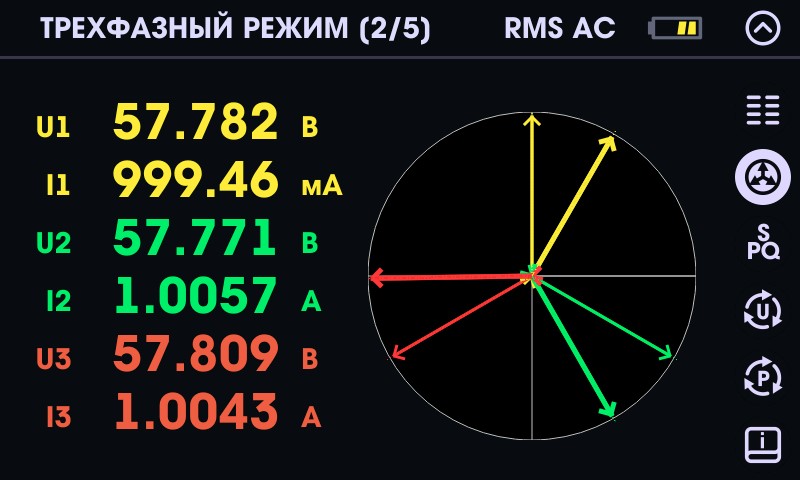

построение векторной диаграммы 3-х токов и 3-х напряжений с соблюдением цветовой схемы желтый-зеленый-красный, с возможностью вывода на векторной диаграмме значений уровней тока и напряжения (рис. 4)
расчет мощностей и cosφ по трем фазам
расчет напряжений и токов симметричных составляющих
расчет мощностей симметричных составляющих.

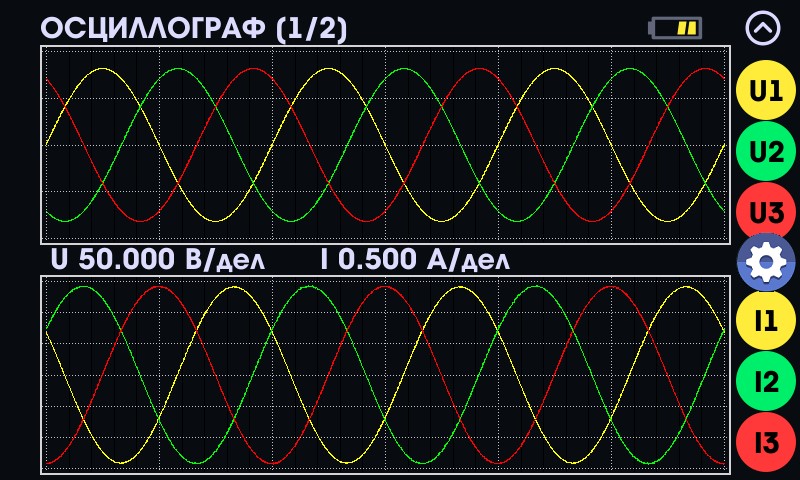

Режим осциллографирования
Функция осциллографирования тока и напряжения по трем фазам дает возможность наглядно оценить форму измеряемых сигналов и сделать заключение о наличии искажений, гармоник, апериодической составляющей и пр.
Настройки позволяют выбирать каналы для осциллографирования, пределы измерения, канал и фронт синхронизации
