Главная > Продукция > Щитовые приборы > Цифровые Вт ВАР Гц Фазом > ЩЧ02

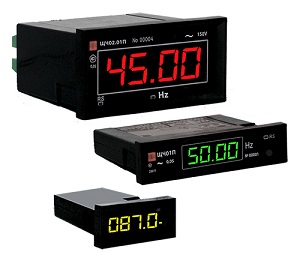

ЩЧ02 Частотомер щитовой цифровой

Назначение ЩЧ02


ЩЧ02- для измерения частоты переменного тока
- для применения в энергетике и других областях промышленности для контроля электрических параметров



Руководство по эксплуатации ЩЧ02 СКАЧАТЬ


В Госреестре средств измерений РФ №:

Особые отметки:

Задать вопрос специалисту по прибору можно ЗДЕСЬ

Ответ на Ваш запрос будет отправлен в течение 15-20 минут



Особенности ЩЧ02 Частотомер щитовой цифровой:

- габариты лицевой панели соответствуют европейским стандартам;
- время преобразования: не более 1,5 с;
- степень защиты по передней панели IP40;
- приборы для установки на щите имеют комплект монтажных частей. Подсоединение приборов осуществляется под винт. Сечение проводов, подключаемых непосредственно к клеммам, не более 2,0 мм2;
- климатическое исполнение приборов УХЛ4.2;
- наличие гальванической развязки по входной измерительной цепи, по цепи питания и по цепи интерфейса

Краткие технические характеристики ЩЧ02 Частотомер щитовой цифровой:



- Диапазон измерения 45…65Гц или 350…550Гц
- Габаритные размеры 96х48х145 мм
- Вырез  в щите 90х42 мм
- Высота знака 20 мм
- Количество цифровых индикаторов 4
- Класс точности      0,2
- Тип интерфейса RS-485
- Напряжение питания 85…242В частотой от 47 до 63Гц
- Подключение приборов с диапазоном измерения 45…65Гц на отдельную измерительную цепь или непосредственно в цепь питания
- Подключение приборов с диапазоном измерения 350…550Гц на отдельную измерительную цепь
- Мощность потребления от сети не более 5 ВА
- Мощность потребления  от измерительной цепи не более 1 ВА (при диапазоне 45…65Гц)
не более 5 ВА (при диапазоне 350…550Гц)
- Цвет индикатора красный, зеленый

Условия эксплуатации ЩЧ02


- Рабочий диапазон температур: +5…+50 град С
- Влажность воздуха при +25оС: не более 80 %
- Температура транспортирования: -50…+50 град С

При заказе ЩЧ02 Частотомер щитовой цифровой  необходимо указывать следующие параметры:
- тип прибора;
- диапазон измерения;
- наличие интерфейса (при отсутствии интерфейса не заполняется);
- цвет индикаторов


Пример оформления заказа
 частотомера ЩЧ02 с диапазоном измерения от 45 до 65Гц, с интерфейсом, цвет индикации красный:

ЩЧ02-45…65Гц-RS-К ТУ 25‑7504.195‑2006

Пример оформления заказа  частотомера ЩЧ02 с диапазоном измерения от 350 до 550Гц, без интерфейса, цвет индикации зеленый:

ЩЧ02-350…550Гц-З ТУ 25‑7504.195‑2006






Приборы





ЦЕНА:

заявка

с НДС



Состояние склада:

под заказ


Или производство
14-20 рабочих дней

с поверкой

Поверка:
Первичная заводская

ДОСТАВКА:

БЕСПЛАТНО- АТК Деловые Линии, КИТ, ЕМС-Экспресс при заказе от ...
