Главная > Продукция > Приборы управления техпроцессами > ЩУП96, ЩУП120

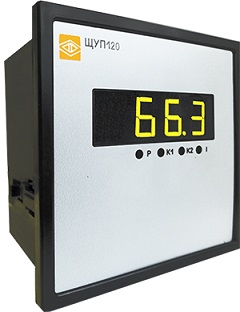

ЩУП96, ЩУП120 Указатель положения РПН силовых трансформаторов

ЩУП96, ЩУП120для преобразования сигнала датчиков трансформаторов в цифровой сигнал; или измерение сопротивления


Руководство по эксплуатации ЩУП96, ЩУП120

В Госреестре средств измерений РФ №: ВКЛЮЧЕН

Особые отметки: Межповерочный интервал – 4 года

Задать вопрос специалисту по прибору можно ЗДЕСЬ

Ответ на Ваш запрос будет отправлен в течение 15-20 минут







Особенности указателей ЩУП96, ЩУП120

  • предназначены для преобразования сигнала датчиков переключающих устройств трансформаторов в цифровой сигнал для отображения номера положения РПН на цифровом индикаторе
  • Указатели устанавливаются на щите управления или на приводы с резистивным датчиком указателя положения вала привода.
  • Может использоваться как измеритель сопротивления.
  • Схема подключения:  четырёхпроводная (4П)

Форма заказа указателей ЩУП96, ЩУП120


ЩУПa – b – c – d – е

a - тип прибора (по габаритам):
ЩУП96 - 96х96 мм
ЩУП120 - 120х120 мм

b - значение сопротивления ступени:
от 5 до 20 (при отсутствии в заказе по умолчанию принимается значение 6 Ом)

c - интерфейс:
RS – интерфейс RS485 с протоколом Modbus RTU
х – отсутствие интерфейса не заполняется

d - цвет индикатора:
К – красный
З – зеленый
Ж – желтый

e - климатическое исполнение:
О4.1 – от+5 до+50 °C;
УХЛЗ.1 – от-40 до +55 °C




Технические характеристики указателей ЩУП96, ЩУП120



Тип указателя Габаритные размеры, мм Высота знака, мм Масса, кг, не более
ЩУП96 96х96х100 (с защитной крышкой) 20 0,4
ЩУП120 120х120х102,1 (с защитной крышкой) 20 0,6
Примечание: задняя защитная крышка поставляется в комплекте.


Отображение информации
Светодиодная индикация

(единичные и семисегментные индикаторы)
− четырехразрядный цифровой индикатор (для отображения значения определяемого сигнала);

− вспомогательные единичные индикаторы «Р», «К1», «К2», «I», информирующие о режимах работы указателя
Параметры преобразования сигнала
Количество ступеней От 2 до 99
Сопротивление ступени От 5 до 20 Ом (с шагом 1 Ом)
Максимальное измеряемое сопротивление 1000 Ом (999.9)
Максимальный ток релейного выхода 100 мА
Максимальное допустимое напряжение на клеммах релейного выхода 300 В (по амплитуде)
Пределы основной погрешности в режиме определения сопротивления ± 0,5 %
Интерфейс связи
RS485 Количество: 0, 1; протокол Modbus RTU

Скорость обмена: 4800, 9600, 19200, 38400, 57600 бод.
Питание
Напряжение питания От 85 до 242 В переменного тока частотой (50±0,5) Гц или от 100 до 265 В постоянного тока
Мощность потребления от цепи питания, не более 7 В·А
Перепрограммирование прибора
Перепрограммирование - с помощью пульта настройки, подключаемого через штыревой разъем;

- по интерфейсу RS485
Параметры перепрограммирования - уровни срабатывания дискретных выходов (уставок) с индикацией на дискретно-аналоговом индикаторе;

- яркость свечения индикаторов;

- калибровочные значения;

- параметры интерфейса
Условия эксплуатации
Рабочий диапазон температур От +5 до +50 °С (климатическое исполнение О4.1);

От -40 до +55 °С (климатическое исполнение УХЛ3.1)
Степень защиты IP2Х
Монтаж В щит
Сечение проводов Не более 1,5 мм2
Гарантийный срок эксплуатации
2 года
Средний срок службы, не менее 10 лет
Средняя наработка на отказ 10000 ч


Приборы

















ЦЕНА:

Заявка

с НДС



Состояние склада:

В НАЛИЧИИ


Или производство
14-20 рабочих дней


Поверка:
Первичная заводская

ДОСТАВКА:

БЕСПЛАТНО- АТК Деловые Линии, КИТ, ЕМС-Экспресс при заказе от ...
