Главная > Продукция > Поверочное оборудование > ИКСУ-2000

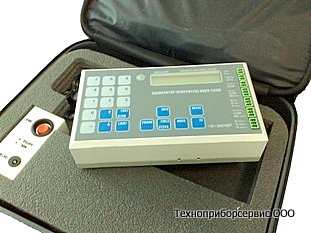

ИКСУ-2000 Калибратор-измеритель эталонный

Цена: по Заявке



Назначение:

- для воспроизведения и измерений электрических сигналов силы, напряжения постоянного тока, сопротивления постоянному току, а также для воспроизведения и измерения сигналов термопреобразователей сопротивления (ТС) по ГОСТ 6651-94 и DIN N 43760 и преобразователей термоэлектрических (ТП) по       ГОСТ Р 8.585-2001

-используется в качестве эталонного средства измерений при поверке рабочих средств измерений, также в качестве высокоточного рабочего средства измерений при калибровке, поверке и настройке рабочих средств измерений в лабораторных и промышленных условиях

Купить ИКСУ-2000 калибратор







Функциональные особенности ИКСУ-2000

- эталонное средство измерений для поверки, калибровки и настройки рабочих средств измерений
- измерение и воспроизведение сигналов термопреобразователей сопротивления (ТС), термоэлектрических преобразователей (ТП), силы и напряжения постоянного тока, электрического сопротивления
- ручная или автоматическая компенсация температуры холодного спая
- интуитивно понятный интерфейс
- ЖК-экран с подсветкой
- питание от встроенных аккумуляторов или сетевого блока питания
- пластмассовый корпус
- общепромышленное исполнение



Краткие технические характеристики ИКСУ-2000:



Число каналов измерения 1
Число каналов воспроизведения 1
Зависимость выходного сигнала от входного линейная
Степень защиты IP30
Время установления рабочего режима не более 1 ч
Питание -от встроенных аккумуляторов с напряжением питания  9,6 В

-от сетевого блока питания с номинальным напряжением питания 12 В
Нормальные условия эксплуатации (20±5) град С
Рабочие условия эксплуатации -температура воздуха от +5 до +40 град С

-влажность воздуха не более 75% при температуре +30 град С
Габаритные размеры не более 210х110х52 мм
Масса не более 1 кг



Диапазоны воспроизведения и измерений и пределы допускаемых погрешностей для конфигурации ИКСУ-260Lс электрическими сигналами в виде силы, напряжения постоянного тока и сопротивления постоянному току приведены в таблице 1.

Таблица 1

Характеристики Значение характеристик для воспроизводимых и измеряемых величин
Ток Напряжение Сопротивление
Диапазон воспроизведения 0 – 25 мА -10 – 100 мВ 0 – 12 В 0 – 180 Ом 180 – 320 Ом
Пределы допускаемой основной абсолютной погрешности при воспроизведении ± (10-4∙I+1) мкА ± (7∙10-5∙|U|+6) мкВ ±3 мкВ ± 0,015 Ом ± 0,025 Ом
Диапазон измерений 0 – 25 мА -10 – 100 мВ 0 – 120 В 0 – 320 Ом
Пределы допускаемой основной абсолютной погрешности при измерениях ± (10-4∙I+1) мкА ± (7∙10-5∙|U|+3) мкВ ±20 мкВ ± 0,01 Ом



Диапазоны воспроизведения, выходные параметры и пределы допускаемых погрешностей воспроизводимых величин относительно НСХ для конфигурации ИКСУ-260Lс электрическими сигналами от ТС и ТП приведены в таблице 2.

Таблица 2

Тип первичного преобразователя W100 Диапазон воспроизведения температуры, оС Единица последнего разряда Выходные параметры по НСХ Пределы допускаемой основной абсолютной погрешности
Сопротивление, Ом т.э.д.с., мВ
50М 1,4280 -50…+200 0,01 39,230…92,800 - ±0,08
100М 78,460…185,600 ±0,05
50М 1,4260 -50…+200 39,345…92,615 ±0,08
100М 78,690…185,230 ±0,05
50П 1,3910 -200…+600 8,620…158,555 ±0,08
100П -200…+200 17,240…177,040 ±0,03
+200…+600 177,050…317,110 ±0,05
Pt100 1,3850 -200…+200 18,520…175,860 ±0,03
+200…+600 175,870…313,710 ±0,05
ТХА(К) - -210…+1300 0,1 - -6,035…52,410 ±0,3
ТХК(L) -200…+600 -9,488…49,108 ±0,3
ТЖК(J) -200…+1100 -7,890…63,792 ±0,3
ТПР(В) +300…+1800 0,431…13,591 ±2,0
ТПП(S) 0…+1700 0,000…17,947 ±1,0
ТВР(А-1) 0…+1200 0,000…19,150 ±2,0
+1200…+2500 19,150…33,640 ±2,5



Диапазоны измерений, входные параметры и пределы допускаемых погрешностей измеряемых величин относительно НСХ для конфигурации ИКСУ-260Lс электрическими сигналами от ТС и ТП приведены в таблице3.



Таблица 3

Тип первичного преобразователя W100 Диапазон измерений температуры, оС Единица последнего разряда Входные параметры по НСХ Пределы допускаемой основной абсолютной погрешности
по НСХ Входное сопротивление, кОм
Сопротивление, Ом т.э.д.с., мВ
50М 1,4280 -50…+200 0,01 39,230…92,800 - - ±0,05
100М 78,460…185,600 ±0,03
50М 1,4260 -50…+200 39,345…92,615 ±0,05
100М 78,690…185,230 ±0,03
50П 1,3910 -200…+600 8,620…158,555 ±0,05
100П -200…+600 17,240…317,110 ±0,03
Pt100 1,3850 -200…+600 18,520…313,710 ±0,03
ТХА(К) - -210…+1300 0,1 - -6,035…52,410 не менее 100 ±0,3
ТХК(L) -200…+600 -9,488…49,108 ±0,3
ТЖК(J) -200…+1100 -7,890…63,792 ±0,3
ТПР(В) +300…+800 0,431…13,591 ±2,0
ТПП(S) 0…+1700 0,000…17,947 ±1,0
ТВР

(А-1)
0…+1200 0,000…19,150 ±2,0
+1200…+2500 19,150…33,640 ±2,0



Состав ИКСУ-2000 Калибратор-измеритель унифицированных сигналов эталонный:

-Электронный блок

-Сетевой блок питания

-Аккумуляторы

-Зарядное устройство

-Соединительные кабели



Форма заказа ИКСУ-2000 Калибратор-измеритель унифицированных сигналов эталонный:





1) класс точности: А


ИКСУ-2000 – х – х – х – х – х


2) наличие программного обеспечения (по заказу):

- программа калибровки ИКСУ-2000

(индекс заказа ПО1)

-АРМ - автоматизированное рабочее место

(индекс заказа ПО2)


3) дополнительный комплект кабелей


4) госповерка (индекс заказа ГП)


5) обозначение технических условий:

ТУ4381-031-13282997-00

Пример оформления заказа  калибратора-измерителя унифицированных сигналов ИКСУ-2000 класса точности А, с программой калибровки ИКСУ-2000, дополнительным комплектом кабелей №3, с госповеркой:

ИКСУ-2000 – А – ПО – №3 – ГП – ТУ4381-031-13282997-00



Соединительные кабели, входящие в комплект поставки ИКСУ-2000 Калибратор-измеритель унифицированных сигналов эталонный:

-№ 1 и № 2 — для связи ИКСУ с термопарами (ТП) типа ХА (К) и ХК (L) соответственно при работе в режиме измерения температуры, а также для связи с устройствами в режиме воспроизведения сигналов от указанных типов (ТП)

-№ 3 — для связи ИКСУ с термосопротивлениями (ТС) по 3-проводной схеме подключения при работе в режиме измерения температуры и для связи с устройствами по 3-проводной схеме подключения в режиме воспроизведения сигналов от ТС

-№ 4 — для связи с устройствами по 4-проводной и 2-проводной схемам подключения в режиме воспроизведения сигналов от ТС

-№ 5/1 и № 5/2 — для связи с первичными преобразователями или устройствами при работе в режиме измерения напряжения постоянного тока, а также воспроизведения сигналов напряжения постоянного тока

-№ 6 — для связи с устройствами при работе в режиме воспроизведения сигналов силы постоянного тока

-№ 7 — для связи с устройствами при работе в режиме измерения сигналов силы постоянного тока;

-Интерфейсный кабель для соединения ИКСУ с COM-портом персонального компьютера (ПК).

При необходимости поставки дополнительных кабелей при заказе необходимо указывать их номера





Руководство по эксплуатации ИКСУ-2000 Калибратор-измеритель унифицированных сигналов эталонный: СКАЧАТЬ

В Госреестре средств измерений РФ №:

Особые отметки:

Задать вопрос специалисту по прибору можно ЗДЕСЬ

ИКСУ-2000 Калибратор-измеритель унифицированных сигналов эталонный ЗАКАЗАТЬ
