Главная > Продукция > Измерители сопротивления > Прочие измерители > ПЗО-500

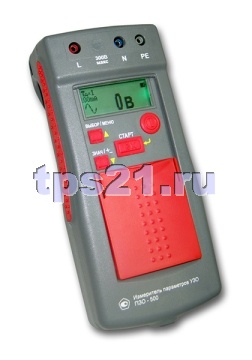

ПЗО-500 Измеритель параметров УЗО

Назначение

- для измерения параметров УЗО типа АС на синусоидальном токе с возможностью установки начальной фазы тока.


Режимы работы прибора ПЗО-500:

ПЗО-500 Измеритель параметров устройств защитного отключения- Измерение тока срабатывания УЗО

- Измерение времени отключения УЗО

- Измерение действующего значения напряжения переменного тока

В Госреестре средств измерений РФ №: ВКЛЮЧЕН


Особые отметки: Гарантия 24 мес


Задать вопрос специалисту по прибору можно ЗДЕСЬ

Ответ на Ваш запрос будет отправлен в течение 15-20 минут







Руководство по эксплуатации ПЗО-500 СКАЧАТЬ

Функциональные возможности измерителя параметров УЗО ПЗО-500

- Диапазоны формирования синусоидального испытательного тока, мА 4 - 11, 12 - 33, 40 - 110, 120 - 330, 200 - 550

- Диапазон измерения, В 10-300

- Пределы допускаемой основной погрешности не более 3 %

- Встроенная память на 1750 измерений

- Автоматическое отключение питания

- Система защиты аккумулятора от перезаряда

- Габаритные размеры прибора не более 80 х 120 х 250 мм

- Диапазон рабочих температур от -10 до +55 oC

- ПЗО-500 имеет инфракрасный (ИК) порт для связи с компьютером

- Прибор ПЗО-500 и ПЗО-500 ПРО сертифицированы и внесены в ГОССРЕЕСТР СИ РФ под № 39876-08

- Прибор соответствует группе 4 по ГОСТ 22261.

Рабочие условия эксплуатации прибора ПЗО-500

- температура от минус 10 до плюс 55 ºС;

- верхнее значение относительной влажности 90 % при температуре плюс 30 ºС.

Нормальные условия по п. 4.3.1 ГОСТ 22261:

- температура окружающего воздуха от плюс 15 до плюс 25 ºС;
- относительная влажность воздуха от 30 до 80 %;
- атмосферное давление от 84 до 106 кПа (от 630 до 795 мм рт. ст.).

Прибор выполнен в корпусе исполнения IP42 по ГОСТ 14254.

и по электромагнитной совместимости соответствует ГОСТ Р 51522:

- нормам критерию качества функционирования «В» в части помехоэмиссии по ГОСТ Р 51319 и ГОСТ Р 51320 и в части помехоустойчивости на воздействие электромагнитных полей по ГОСТ Р 51317.4.3;
- нормам критерию качества функционирования С на воздействие электростатических разрядов по ГОСТ Р 51317.4.2.


Измерение тока срабатывания УЗО прибором ПЗО-500

Диапазоны формирования испытательного тока в зависимости от номинального дифференциального тока УЗО (IΔN), мА

IΔN,

мА

Форма тока

синусоидальный

ток

однополярный пульсирующий ток

постоянный

ток

с углом задержки фазы тока

с постоянной

составляющей

тока 6 мА

0 º

90 º

135 º

10

4-11

4-20

2-20

1-20

9-26

4-20

30

12-33

12-42

6-42

3-42

15-48

12-60

100

40-110

30-140

20-140

10-140

36 - 146

40-200

300

120-330

100-420

60-420

30-420

96 - 426

120-600

500

200-550

150-700

100-700

-

156 - 706

200-1000

Примечания.

1 Однополярный пульсирующий и постоянный токи формируются только прибором

ПЗО-500 ПРО.

2 Ток с постоянной составляющей тока 6 мА и постоянный ток формируются только в

автономном режиме.

3 Разрешающая способность для токов до 33,0 мА - 0,1 мА, для токов более 33,0 мА - 1 мА.

4 При измерениях в сети «220 В» действующее значение напряжения должно быть в

диапазоне от 180 до 260 В.

Пределы допускаемой основной погрешности, не более, % + мА:

- для синусоидального тока

- для однополярного пульсирующего и постоянного тока

± (3 + 0,2)

± (5 + 0,5)

Измерение действующего значения напряжения переменного тока

Диапазон измерения, В

От 10 до 300

Пределы допускаемой основной погрешности, не более, % + емр

± (5 + 3)

Примечания.

1 Разрешающая способность 1 В.

2 Измерение проводится при токе равном 40 % от IΔN и приводится к 100 % номинального

тока УЗО (умножается на 2,5).
Измерение активного сопротивления петли «фаза - нуль»

(только для ПЗО-500 ПРО)
Диапазон измерения, Ом От 0,4 до 60,0
Пределы допускаемой основной погрешности, не более, % + емр ± (5 + 3)
Примечания.

1. Разрешающая способность 0,1 Ом.

2. Измерительный ток не более 2,5 А.




ЗАКАЗАТЬ
или
КУПИТЬ

ПЗО-500



akcij






ЦЕНА:
Снят
с НДС


НЕТ
В НАЛИЧИИ

с Поверкой
Срок поверки:
3-4 недели

Отправить заявку
