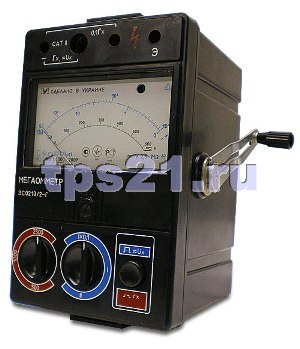

Главная > Продукция > Измерители сопротивления > Мегаомметры > ЭС0210/2ГЭС0210/2Г Мегаомметр - измеритель сопротивления
Назначение
- для измерения сопротивления изоляции электрических цепей, не находящихся под напряжением испытательным напряжением до 2500В
 - для измерения действующего значения переменного или величины постоянного напряжения до 600 В на измеряемом объекте
- Мегаомметр обеспечивают разряд емкости объекта после проведения измерения.
Руководство по эксплуатации ЭС0210/2Г СКАЧАТЬ
В Госреестре средств измерений РФ №: 21320-01
Особые отметки: Заменяет М4100, Ф4102, ЭСО202
Задать вопрос специалисту по прибору можно ЗДЕСЬ Гарантия 18 мес.
Ответ на Ваш запрос будет отправлен в течение 15-20 минут
Функциональные особенности мегаомметра ЭС0210/2Г
- построен по схеме измерителя отношений с логарифмической шкалой
- состоят из следующих основных узлов:
генератора переменного тока (для ЭС0210-Г);
трансформатора (для ЭС0210);
преобразователя (предназначен для получения стабильного измерительного напряжения и выполнен по схеме с регулированием в цепи переменного тока); электронного измерителя.
- переключение напряжения осуществляется путем изменения опорного напряжения на делителе.
- в мегаомметрах ЭС0210/2, ЭС0210/2Г на двух логарифмических усилителях и повторителе напряжения на операционном усилителе.
| Обозначение |
Диапазон измерений |
Измерительное напряжение |
| Сопротивление, МОм |
Напряжения, V |
| ЭС0210/2 |
0-5 |
0-600 |
500+/-50 |
| ЭС0210/2Г |
0-50 |
0-600 |
1000+/-100 |
| 50-10000 |
0-600 |
2500+/-250 |
|
Дополнительные характеристики |
| Класс точности |
2,5 |
| Пределы допускаемых значений основных погрешностей: |
+/- 2,5% от длины шкалы при измерении сопротивлений;
+/- 2,5% от верхнего значения диапазона измерений напряжений;
+/- 15% от измеряемого сопротивления (относительная погрешность |
| Габаритные размеры, мм |
ЭС0210/2 – 120 х 141 х 201;
ЭС0210/2Г – 155 х 141 х 201; |
| Масса |
без комплекта шнуров, не более 1,9 кг
с комплектом шнуров и футляром, не более 2,8 кг | |
|
