Главная > Продукция > Механизмы исполнительные однооборотные > Механизмы МЭО > МЭО-250 > МЭО-250/160-0,63-99

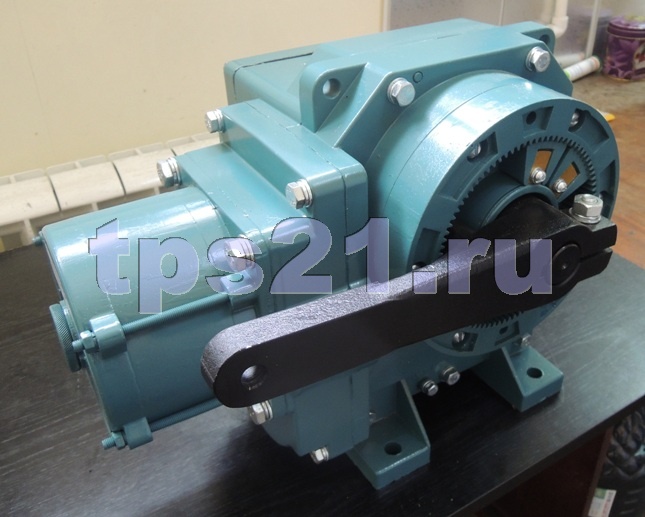

МЭО-250/160-0,63-99 Механизм электроисполнительный однооборотный

Назначение МЭО-250/160-0,63-99

мэо-250- для перемещения регулирующих органов в системах автоматического регулирования технологическими процессами в соответствии с командными сигналами, поступающими от регулирующих и управляющих устройств

- может применяться в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д.








Состав МЭО-250/160-0,63-99 Механизм электроисполнительный однооборотный:

- червячный редуктор

- электродвигатель

- блок сигнализации положения

- панель

- штепсельный разъем

- болт заземления

- ручной привод



Функциональные особенности МЭО-250/160-0,63-99 Механизм электроисполнительный однооборотный:

- принцип работы заключается в преобразовании электрического сигнала, поступающего от регулирующего или управляющего устройства, во вращательное перемещение выходного вала

- управление механизмом как бесконтактное (с помощью пускателя бесконтактного реверсивного ПБР-2М), так и контактное (с помощью пускателя электромагнитного ПМЛ)

- устойчив и прочен к воздействию синусоидальных вибраций по группе исполнения VI ГОСТ 12997-84

- механизм обеспечивает фиксацию положения выходного вала при отсутствии напряжения питания

- является восстанавливаемым, ремонтируемым, однофункциональным изделием

- механизм допускает установку с любым пространственным расположением выходного вала непосредственно на регулировочном органе или на промежуточных конструкциях



Краткие технические характеристики МЭО-250/160-0,63-99



Номинальный крутящий момент на выходном валу 250 Н*м
Номинальное время полного хода выходного вала 160 с
Номинальный полный ход выходного вала 0,63 оборота
Потребляемая мощность не более 250 Вт
Масса не более 27 кг
Питание 220В, 230В, 240В частотой 50 Гц

или 220В частотой 60 Гц
Люфт выходного вала механизма не более 0,75о
Тип электродвигателя 3ДСОР 135-1,6-150(180)
Степень защиты механизма IP54



Параметры двигателя ДСОР 135-1,6-150 приведены ниже:

-Параметры питающей сети                                   220В, 230В, 240В частотой 50 Гц

-Номинальный вращающий момент                     1,6 Н*м

-Частота вращения                                                  150 об/мин

-Потребляемый ток                                                 не более 1,5 А



Параметры двигателя ДСОР 135-1,6-180 приведены ниже:

-Параметры питающей сети                                   220В частотой 60 Гц

-Номинальный вращающий момент                     1,6 Н*м

-Частота вращения                                                  180 об/мин

-Потребляемый ток                                                 не более 1,75 А





Условия эксплуатации МЭО-250/160-0,63-99 Механизм электроисполнительный однооборотный:

Климатическое исполнение «У», категория размещения «2» или «3»:

-температура окружающего воздуха: от -40 до +50 оС

-относительная влажность воздуха: 98% при температуре +35 оС и ниже (без конденсации влаги)

Климатическое исполнение «Т» (тропическое), категория размещения «2» или «3»:

-температура окружающего воздуха: от -10 до +50 оС

-относительная влажность воздуха: 100% при температуре +35 оС и ниже (с конденсацией влаги)



При заказе механизма МЭО-250/160-0,63-99 необходимо указать тип блока сигнализации положения.

Условное обозначение типа блоков указано ниже:

- И – индуктивный (БСПИ-10)

- Р – реостатный (БСПР-10)

- У – токовый (БСПТ-10М)

- М – блок концевых выключателей (БКВ)



Пример обозначения при заказе механизма электроисполнительного МЭО-250/160-0,63-99 с индуктивным блоком сигнализации положения:

МЭО-250/160-0,63И-99



Руководство по эксплуатации МЭО-250/160-0,63-99  СКАЧАТЬ
