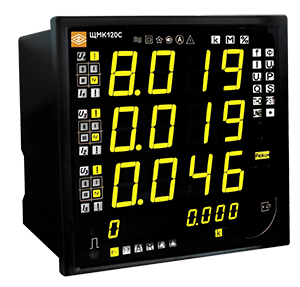

Главная > Продукция > Измерители параметров электросетей > Измерители параметров электросети > ЩМК120СЩМК120С Анализатор качества электроэнергии щитовой - для контроля качества электроэнергии, измерения тока, напряжения, мощности.
Руководство по эксплуатации прибора ЩМК120С В Госреестре средств измерений РФ №: ВКЛЮЧЕН Особые отметки: Межповерочный интервал - 10 лет Задать вопрос специалисту по прибору можно ЗДЕСЬ Ответ на Ваш запрос будет отправлен в течение 15-20 минут
Функциональные особенности прибора ЩМК120С
- Контроль параметров сети и передача их в системы телеизмерений
- Регистрация аварийных ситуаций
- Контроль потерь электроэнергии в линии электроснабжения
Форма заказа прибора ЩМК120С
ЩМКа – b– с – d– e– f– g– h– i
а – тип прибора в зависимости от габаритов:
– ЩМК120С для габаритного размера 120×120 мм (прибор с функцией коммерческого учета электроэнергии);
b – номинальное напряжение аналоговых измерительных входов напряжения:
- линейное напряжение – 100 В, 400 В
- U/100 – коэффициент трансформации по напряжению
(номинальное напряжение вторичной обмотки 100 В)
- x – указывается при отсутствии у прибора аналоговых измерительных входов напряжения (прибор ЩМК без аналоговых измерительных входов)
c – номинальный ток (аналоговых измерительных входов тока):
– фазный ток – 1,0 А; 5,0 А
– I/1; I/5 – коэффициент трансформации по току (номинальный ток вторичной обмотки 1 А и 5 А)
- x – указывается при отсутствии у прибора аналоговых измерительных входов тока (прибор ЩМК без аналоговых измерительных входов)
- (всегда указывать, если у прибора также отсутствуют аналоговые измерительные входы напряжения, т.е. при b = x)
d – условное обозначение основного интерфейса Ethernet:
– 2REО – наличие двух интерфейсов Ethernet («optics», «оптика»)
– 2REC – наличие двух интерфейсов Ethernet («copper», «витая пара»)
е – условное обозначение наличия дополнительного интерфейса RS485:
– 2RS – наличие двух интерфейсов RS485
f – условное обозначение схемы измерения:
– 3П – для трехпроводной схемы подключения
– 4П – для четырехпроводной схемы подключения
– x – указание конкретной схемы подключения отсутствует (всегда указывать для прибора без аналоговых измерительных входов напряжения и тока (при b = x и с = x)
g – цвет индикаторов:
К – красный
З – зеленый
Ж – желтый
h – климатическое исполнение:
УХЛ3.1 – для работы при температуре от минус 40 до плюс 55°С и относительной влажности воздуха не более 90% при температуре плюс 30°С
i – специальное исполнение:
- при отсутствии параметр не заполняется;
- МЭК 61850-9-2 – поддержка прибором функций приема и выдачи данных измерений тока и напряжения по протоколу МЭК 61850-9-2
данная опция должна быть обязательно указана для прибора ЩМК без аналоговых измерительных входов тока и напряжения
|
