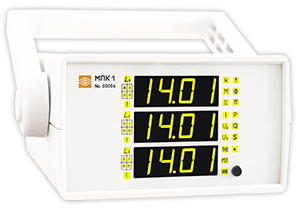

Главная > Продукция > Измерители параметров электросетей > Измерители параметров электросети > МПК1МПК1 Измеритель параметров электросетей переносной - для контроля и измерения качества электроэнергии по току, напряжению непосредственно на энергоснабжающем или энергопотребляющем объекте и сохранению результатов измерений по встроенным программам в часах реального времени.
Руководство по эксплуатации прибора МПК1
В Госреестре средств измерений РФ №: ВКЛЮЧЕН
Задать вопрос специалисту по прибору можно ЗДЕСЬ
Ответ на Ваш запрос будет отправлен в течение 15-20 минут
Комплект поставки прибора МПК1
- Прибор - Кейс - Провода с зажимами для подключения входных сигналов - Клещи токоизмерительные или катушки Роговского ( опционально ) - Кабель питания - РЭ и методика поверки ( на партию от 10 штук ) - Паспорт
Форма заказа прибора МПК1
МПКа – b – с – d – e – f – g
а – исполнение прибора в зависимости от габаритных размеров:
1 – прибор в габаритном размере, не более 175×86×280 мм;
b – номинальные значения входных измеряемых параметров (в зависимости от исполнения прибора):
Варианты исполнения:
b1 – один параметр измерения (напряжение)
- 100 В, 400 В – линейное напряжение или U/100 – коэффициент трансформации по напряжению (номинальное напряжение вторичной обмотки: 100В)
b1,b2 – два параметра измерения (напряжение, ток)
- 100 В, 400 В – линейное напряжение или U/100 – коэффициент трансформации по напряжению (номинальное напряжение вторичной обмотки: 100В)
- 1,0 А; 5,0 А; 250А(КТ); 800А(КТ); 3000А(КТ); 3000А(КР) – фазный ток или I/1; I/5 – коэффициент трансформации по току (номинальный ток вторичной обмотки 1 А и 5 А)
Примечание: КТ – клещи токоизмерительные, КР – катушка Роговского
c – условное обозначение основного интерфейса Ethernet:
REО – наличие интерфейса Ethernet («optics», «оптика»)
REC – наличие интерфейса Ethernet («copper», «витая пара»)
d – наличия интерфейса RS485 (только для приборов, имеющих исполнение REC):
х – указывается при отсутствии интерфейса RS485
RS – наличие интерфейса RS485
К – красный цвет индикаторов
З – зеленый цвет индикаторов
Ж – желтый цвет индикаторов
f – условное обозначение вариантов зажимов:
А – вариант зажима 1
В – вариант зажима 2
С – вариант зажима 3
где
Зажим А (зажим 1) – зажим типа «крокодил» длиной 92 мм и диаметром охвата до 32 мм
Зажим В (зажим 2) – зажим типа «крокодил» длиной 155 мм и диаметром охвата до 11,5 мм
Зажим С (зажим 3) – зажим типа «пинцет» длиной 159 мм и диаметром охвата до 4 мм
g – специальное исполнение
- при отсутствии параметра не заполняется;
- IEC 61850-8-1 – поддержка протокола цифровых подстанций (только для МПК1)
Основные технические характеристики прибора МПК1
Диапазоны измеряемых входных сигналов |
100В, 400В; U/100 1А, 5А, 250А(КТ), 800А(КТ), 3000А(КТ), 3000А(КР); I/1; I/5 от 42,5 до 57,5 Гц
КТ- клещи токоизмерительные
КР — катушка Роговского |
Коммуникационный интерфейс |
Ethernet (“оптика” или “витая пара”)
RS485 |
Температурный диапазон, пыле/влагозащита |
от минус 40 до +55 °С; IP 41 |
Электромагнитная совместимость |
В соответствии с требованиями, установленными в СИСПР 22 для оборудования класса «А» |
Напряжение питания |
220ВУ (от 90 до 264 В переменного тока частотой (50 ± 0,5) Гц или от 130 до 370 В постоянного тока) |
Гарантийный срок эксплуатации |
24 мес. |
Параметры ПКЭ |
Измерение показателей качества электроэнергии |
В соответствии с требованиями ГОСТ 30804.4.30-2013,
ГОСТ 30804.4.7-2013, ГОСТ Р 51317.4.15-2012, ГОСТ Р 8.655-2009,
ГОСТ 32144-2013, ГОСТ 29322-2014, ГОСТ 31819.23-2012,
ГОСТ 31819.22-2012
Измерения:
- среднеквадратическое значение фазного, междуфазного напряжения, U
- частота, f
- коэффициент n-й гармонической составляющей напряжения, КU(n)
- коэффициент искажения синусоидальности кривой напряжения, КU
- коэффициент несимметрии напряжений по обратной последовательности, К2U
- коэффициент несимметрии напряжений по нулевой последовательности, К0U
- длительность провала напряжения, Δtn
- глубина провала напряжения, δUп
- длительность прерывания напряжения, Δtnрер
- длительность временного перенапряжения, Δtпер U
- коэффициент временного перенапряжения, Кпер U
- кратковременная доза фликера, PSt
- длительная доза фликера, PLt |
Метрологические характеристики |
в соответствии с ГОСТ 30804.4.30-2013 (Класс А), ГОСТ 32144-2013 |
Параметры интерфейсов |
Удаленный человеко-машинный интерфейс |
HTTP (встроенный WEB-сервер) |
Интеграция в системы телеизмерений |
RS485 (Modbus RTU, МЭК 60870-5-101),
Ethernet (МЭК 60870-5-104, МЭК 61850-8-1) |
Синхронизация времени |
NTP (RFC 5905), PTP (IEEE 1588) |
1. для прибора МПК, имеющего следующие характеристики:
- габаритный размер корпуса 175×86×280 мм
- входные параметры – напряжение с номинальным значением 100В
- ток с номинальным значением 1,0 А
- наличие интерфейса Ethernet («оптика»)
- зеленый цвет индикаторов, вариант зажимов 1
МПК1 – 100В,1А – REO – x – З – А
2. для прибора МПК, имеющего следующие характеристики:
габаритный размер корпуса 175×86×280 мм
входные параметры – напряжение с номинальным значением 400В
ток с номинальным значением 5,0 А
наличие интерфейса Ethernet («витая пара»)
интерфейс RS485
красный цвет индикаторов
вариант зажимов 2
поддержка протокола цифровых подстанций IEC 61850-8-1
МПК1 – 400В, 5А – REС – RS – К – В – IEC 61850-8-1
|
